產品介紹
如需上海衡意公司的(進口氣動油用調節閥)技術參數資料，請來電索取 德***洛克進口氣動油用調節閥,
、進口氣動油用調節閥描述：

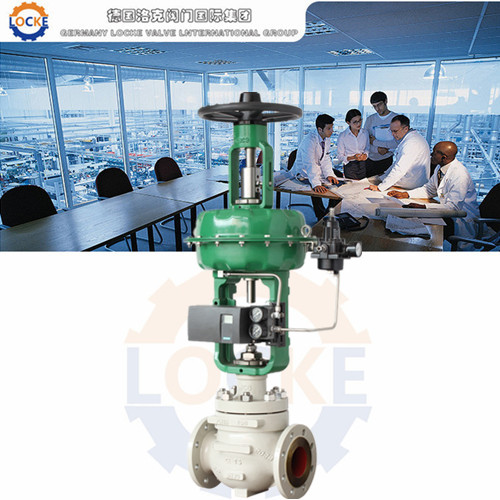

德***《LOCKE》洛克--進口氣動油用調節閥
采用頂部導向結構,配用LOCKE多彈簧執行機構和低流阻調節機構組成。流體通道設計采用S流線型、壓降損失小、閥容量大、流量特性精確。采用透境式閥座結構，閥座易于更換，密封性能好。DN≤25的閥座、閥芯頭部采用6YC1硬質合金，DN≥32的閥芯采用堆焊鎢鈷合金，具有耐氣蝕，抗沖涮等優點，大大提高使用壽命。廣泛應用于各種化工、煉油等行業，尤其適用于合成氨、尿素工業上高壓和高壓差介質調節。
| 產品名稱 |
進口氣動油用調節閥 |
產品型號 |
LOCKE |
| 產品品牌 |
德***《LOCKE》洛克 |
產品包裝 |
木箱 |
| 驅動方式 |
氣動 |
公稱通徑 |
DN20～DN300 |
| 連接方式 |
法蘭、螺紋、焊接 |
公稱壓力 |
1.6～6.4Mpa ≤1000PSI |
| 結構形式 |
直通式 |
適用溫度 |
-196℃～450℃ |
| 閥體材質 |
鑄鋼、不銹鋼 |
制造標準 |
德***洛克原廠標準 |
| 適用介質 |
油等。 |
| 應用場合 |
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。 |
| 產品報價 |
面議，電議（歡迎來電咨詢 021-51870709） |
| 產品產地 |
德*** |
| 生產廠*** |
德***洛克閥門***際集團 |
| 指定代理 |
上海衡意流體控制（中*** 代理商及上海辦事處） |
二、進口氣動油用調節閥技術參數：
公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 10 12.5 19.5 30.5 48.4 76 125 195 305 484 760 1000 1600
等百分 8 11 17,6 27.5 44 69 110 176 275 440 690 900 1300
允許壓差(MPa) ≤ 公稱壓力
公稱壓力(MPa) 1.6 2.5 4.0 6.4
額定行程 16 25 40 60 100
配用執行器型號 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
閥蓋形式 標準型(-17～ 250℃),高溫型( 250～ 450℃),低溫型(-40～-196℃),波紋管密封型(-40～ 350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料,V型柔性石墨填料
閥芯形式 雙座柱塞導向型閥芯
流量特性 直線性,等百分比 執行機構
三、進口氣動油用調節閥執行機構：
配置執行器類別 LOCKE系列多彈簧簿膜執行機構
執行器型號 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
有效面積(cm2) 350 350 560 900 1400
行程 10,16 24 40 40,60 100
彈簧范圍(KPa) 20～100(標準),20-60,60-100,40-200,80-240
膜片材料 丁腈橡膠夾尼龍布,乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～ 70℃
可配附件 定位器,空氣過濾減壓器,保位閥,行程開關,閥位傳送器,手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) 零件材料
四、進口氣動油用調節閥零件材料
1 底座 WCB 304 316 316L
2 閥體 WCB 304 316 316L
3 閥芯 304 304 316 316L
4 閥座 304 304 316 316L
5 銅套 黃銅
6 導向套 304 304 316 316L
7 墊片 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片
8 閥蓋 WCB 304 316 316L
9 閥桿 304 304 316 316L
10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
11 填料壓蓋 WCB 304 316 316L
12 螺栓 25 0Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
五、進口氣動油用調節閥性能指標：
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1
閥體：型式 直通單座鑄造球型閥
公稱通徑： 20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力： PN1.6--16MPa
法蘭標準： JB/T79.1-94、79.2-94等
材 料： 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 閥 蓋： 標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式： 螺栓壓緊式
填 料： V型聚四PTFE填料、含浸聚四PTFE石棉填料、石棉紡織填料、石墨填料
閥內組件：閥芯型式 單座柱塞型閥芯
流量特性：等百分比特性和線性特性
材 料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。
執行機構：
型 式： LOCKE系列多彈簧簿膜執行機構
有效面積：cm2 350 350 560 900 1400
行 程：mm 10、16 25 40 40、60 100
彈簧范圍：Kpa 20～100（標準）、20-60、60-100、40-200、80-240
膜片材料： 橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力： 140～400KPa
氣源接口： RC1/4
環境溫度： -30～+70℃
閥作用型式：氣關式(B) — 失氣時閥位開(FO)；氣開式(K) — 失氣時閥位關(FC)
附 件：調節器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性 能 ：項目 不帶調節器 帶調節器
基本誤差%： ±5.0 ±1.0
回差%： ≤3.0 ≤1.0
死 區%： ≤3.0 ≤0.4
始終點偏差%：氣開 始點 ±2.5 ±1.0
終點： ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差%： ≤2.5
泄 露 量：l/h 0.01%×閥額定容量
可調范圍：R 30:1
六、進口氣動油用調節閥結構特點：
1.采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
2.套筒互換性強，拆裝方便，容易維修。
3.全金屬閥芯結構適用多種工作場合，達到IV 泄漏標準，LXMQ型軟密封結構閥芯達到VI 泄漏標準。
4.閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
5.執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
