根據印刷電路板（PCB）的用途和設計的不同，制造出來的 PCB會有很大差異。然而，有***些通用元素適用于所有的PCB，這些元素對其正確的實現其功能至關重要。經過長期的積累，Sensofar的分析軟件針對銅跡線、通孔和焊盤等元素做出了優化，能更便捷的分析這些特征。

Document preview

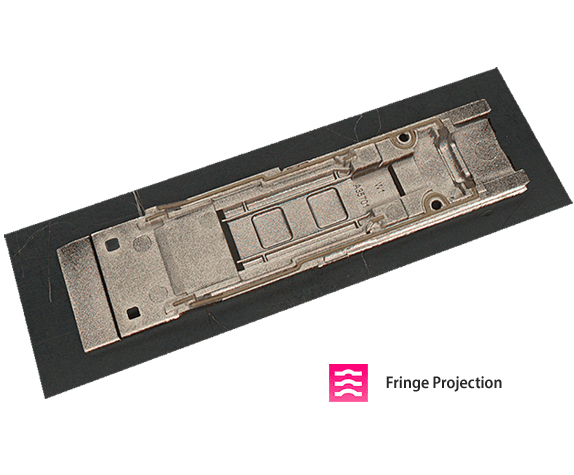

PCB中的金屬元件

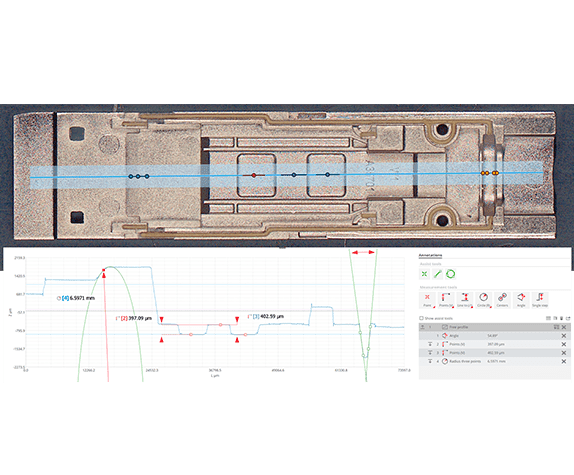

在這里，我們有***個用于電器的金屬部件。在制造的每件產品中都需要檢查幾個關鍵尺寸，SensoVIEW靈活的手動選擇的方法適合于這種樣品類型的表征。

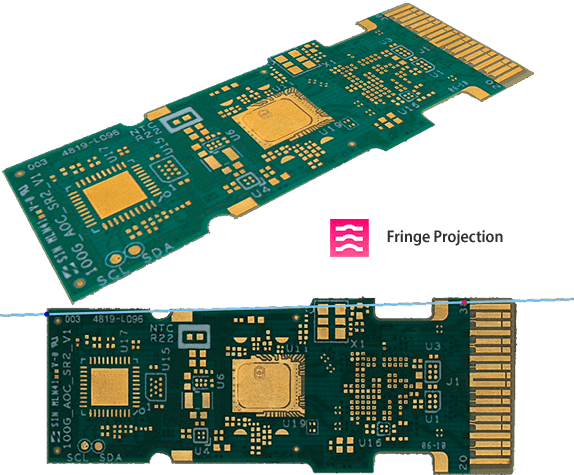

PCB封裝兼容性

在完成PCB的所有制造過程后，就會檢查電路板的平整度，以確保PCB已經封裝良好。平面度由Sz參數表征，在SensoVIEW中會默認計算出該參數。

我們可以看到*高點和*低點的位置，因為SensoVIEW的輪廓分析功能擁有測量輪廓線*高點和*低點的能力。

開口焊盤

作為*常見的焊盤類型，Sensofar開發了***個特定的模塊來識別單個焊盤或開發任何給定的結構圖形。

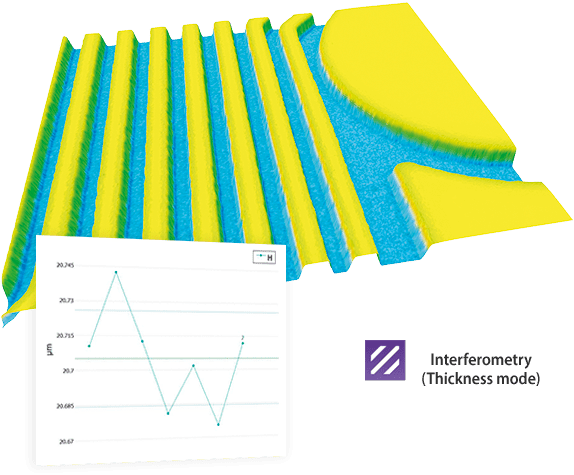

干膜下銅線厚度

干涉技術和共聚焦技術的膜厚模式是該應用的關鍵技術。我們可以使用這兩種技術來查看哪***種技術可以更好地穿透該干膜，還可以在干膜影響測量高度時驗證和校正結果。
FTrace分析插件能自動檢測不同方向的銅線。SensoPRO中的所有插件都可以看到每個參數數值的趨勢。

Bump 分析

這些結構是芯片引腳的基礎。它們的位置、高度和直徑將決定Bump和引腳的結合。
Bump插件*多可以***次分析14500個Bump。

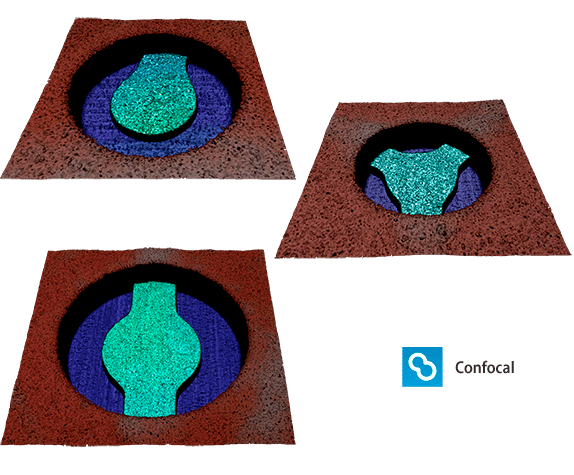

防焊開口

防焊層通常作為保護層應用于印刷電路板（PCB）。防焊開口可以有多個接頭。防焊開口插件可以輕松識別不同結構并分析關鍵參數。

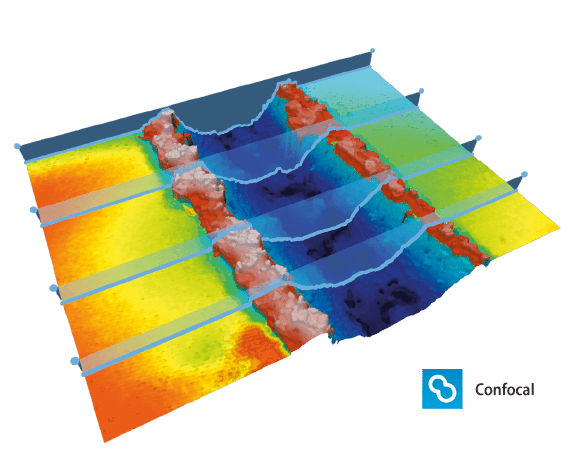

激光切槽

激光切割是半導體領域的主要前端工藝之***。在印刷電路板領域中，它用于制造通信軌道的特征（寬度、深度等）。
Grove profile分析插件已開發用于分析激光切割生成的不同結構。

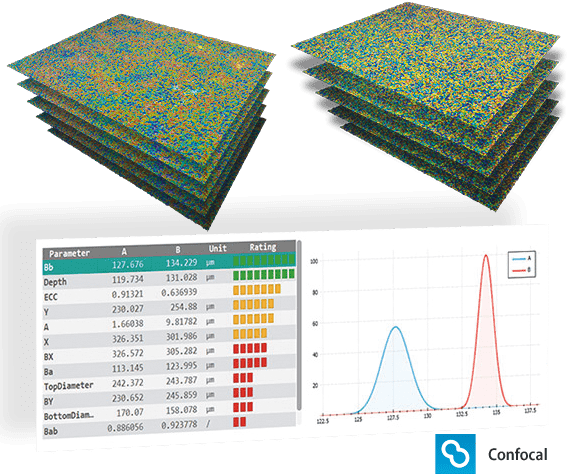

銅線粘著力

材質的表面光潔度會影響材質的性能。對于電子行業，焊接材料與銅線的粘著力是***個重要的課題。

SensoPRO 軟件中的 Surface texture 插件，通過分析兩組樣品的各個不同的粗糙度參數，用戶可以建立粘著力與表面粗糙度參數之間的關系。

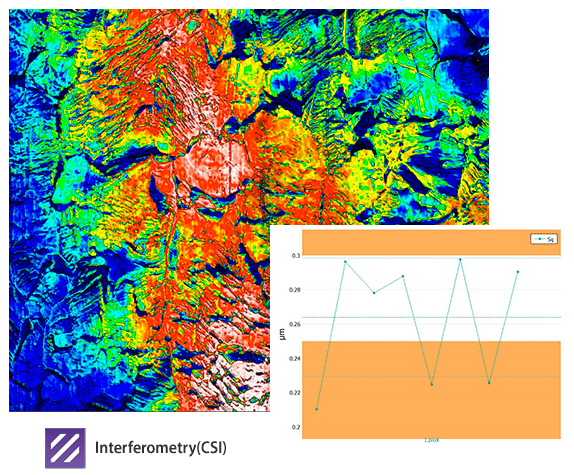

金箔

因為表現出了遠超其他金屬的性能，金箔在高端微電子行業得到了大規模的應用。金箔的性能跟表面狀態有關，表面缺陷以及粗糙度的表征都是非常重要的課題。

功能強大的 Surface texture 表面織構模塊，通過使用公差來判斷哪***部分不符合規格。
